Kipas sentrifugal banyak digunakan dalam berbagai aplikasi industri dan komersial untuk ventilasi, sirkulasi udara, dan keperluan buang. Inti dari penggemar ini terletak impeller, komponen penting yang secara signifikan mempengaruhi kinerja, efisiensi, dan keandalan penggemar. Sebagai pemasok penggemar sentrifugal terkemuka, kami memahami pentingnya desain impeller dalam memberikan produk berkualitas tinggi yang memenuhi beragam kebutuhan pelanggan kami. Dalam posting blog ini, kami akan mempelajari seluk -beluk desain impeller untuk penggemar sentrifugal, mengeksplorasi aspek -aspek utamanya, pertimbangan desain, dan dampaknya terhadap kinerja penggemar.
Dasar -dasar impeler kipas sentrifugal
Impeller adalah komponen berputar dalam kipas sentrifugal yang terdiri dari serangkaian bilah yang melekat pada hub. Ketika impeller berputar, itu memberikan energi kinetik ke udara atau gas yang melewati kipas, menyebabkannya bergerak secara radial keluar dari pusat impeller. Gerakan radial udara ini menciptakan perbedaan tekanan, yang pada gilirannya memaksa udara mengalir melalui kipas dan ke dalam saluran atau sistem.
Desain impeller memainkan peran penting dalam menentukan karakteristik kinerja kipas, termasuk laju alirannya, kenaikan tekanan, efisiensi, dan tingkat kebisingan. Dengan dengan hati -hati memilih bentuk, ukuran, konfigurasi blade, dan material impeller, insinyur dapat mengoptimalkan kinerja kipas untuk memenuhi persyaratan aplikasi tertentu.
Parameter desain utama
Bentuk bilah
Bentuk bilah impeller memiliki dampak signifikan pada kinerja kipas. Ada beberapa bentuk blade umum yang digunakan dalam impeler kipas sentrifugal, masing -masing dengan kelebihan dan kekurangannya sendiri: -Bilah melengkung ke depan:Kurva bilah ini dalam arah rotasi dan biasanya digunakan dalam aplikasi aliran rendah dan aliran tinggi. Pisau melingkar ke depan efisien pada kecepatan rendah dan dapat menghasilkan laju aliran yang tinggi, tetapi mereka juga lebih rentan terhadap kebisingan dan getaran. -Pisau Kurung Mundur:Kurva bilah melengkung ke belakang dalam arah rotasi yang berlawanan dan umumnya digunakan dalam aplikasi aliran tinggi, aliran sedang. Pisau melingkar ke belakang lebih efisien daripada bilah melengkung ke depan dengan kecepatan tinggi dan menghasilkan lebih sedikit kebisingan dan getaran, tetapi mereka membutuhkan lebih banyak daya untuk beroperasi. -Bilah radial:Bilah radial lurus dan memanjang secara radial dari hub. Mereka digunakan dalam aplikasi di mana tekanan tinggi dan laju aliran rendah diperlukan, seperti pada pengumpul debu dan sistem pengangkutan pneumatik. Pisau radial sederhana dalam desain dan dapat menangani bahan abrasif, tetapi mereka kurang efisien daripada bilah melengkung ke depan atau ke belakang.
Sudut pisau
Sudut pisau mengacu pada sudut antara garis pisau dan bidang rotasi impeller. Sudut pisau mempengaruhi kinerja kipas dengan menentukan jumlah energi yang ditransfer ke udara dan arah aliran udara. Sudut blade yang lebih besar umumnya menghasilkan kenaikan tekanan yang lebih tinggi dan laju aliran yang lebih rendah, sedangkan sudut pisau yang lebih kecil menghasilkan kenaikan tekanan yang lebih rendah dan laju aliran yang lebih tinggi.
Diameter impeller
Diameter impeller adalah parameter desain penting lainnya yang mempengaruhi kinerja kipas. Diameter impeller yang lebih besar umumnya menghasilkan laju aliran yang lebih tinggi dan kenaikan tekanan yang lebih rendah, sedangkan diameter impeller yang lebih kecil menghasilkan laju aliran yang lebih rendah dan kenaikan tekanan yang lebih tinggi. Diameter impeller biasanya dipilih berdasarkan persyaratan aplikasi spesifik, seperti laju aliran yang diinginkan, kenaikan tekanan, dan konsumsi daya.
Nomor pisau
Jumlah bilah pada impeller juga mempengaruhi kinerja kipas. Sejumlah besar bilah umumnya menghasilkan kenaikan tekanan yang lebih tinggi dan laju aliran yang lebih rendah, sedangkan jumlah bilah yang lebih kecil menghasilkan kenaikan tekanan yang lebih rendah dan laju aliran yang lebih tinggi. Nomor blade biasanya dipilih berdasarkan persyaratan aplikasi spesifik, seperti laju aliran yang diinginkan, kenaikan tekanan, dan tingkat kebisingan.
Pertimbangan desain
Aerodinamika
Desain aerodinamik impeller sangat penting untuk mencapai efisiensi tinggi dan tingkat kebisingan yang rendah. Insinyur menggunakan simulasi Computational Fluid Dynamics (CFD) untuk menganalisis pola aliran udara dalam impeller dan mengoptimalkan desainnya untuk kinerja maksimum. Dengan dengan hati -hati membentuk bilah dan meminimalkan kehilangan aliran, simulasi CFD dapat membantu mengurangi konsumsi energi dan meningkatkan efisiensi keseluruhan kipas.
Integritas struktural
Impeller harus dirancang untuk menahan tekanan dan kekuatan mekanis yang dihasilkan selama operasi. Insinyur menggunakan analisis elemen hingga (FEA) untuk menganalisis integritas struktural impeller dan memastikan bahwa ia dapat menahan beban yang diharapkan tanpa kegagalan. Dengan memilih bahan yang sesuai dan merancang impeller dengan kekuatan dan kekakuan yang cukup, FEA dapat membantu meningkatkan keandalan dan daya tahan kipas.
Pemilihan materi
Pilihan material untuk impeller tergantung pada beberapa faktor, termasuk persyaratan aplikasi, lingkungan operasi, dan biaya. Bahan umum yang digunakan untuk impeler termasuk baja, aluminium, dan plastik. Pengimpor baja kuat dan tahan lama, tetapi mereka juga berat dan rentan terhadap korosi. Pengimpor aluminium ringan dan tahan korosi, tetapi mereka kurang kuat dari impeler baja. Pengimpor plastik ringan, tahan korosi, dan murah, tetapi mereka tidak sekuat baja atau impeler aluminium dan mungkin tidak cocok untuk aplikasi suhu tinggi atau tekanan tinggi.
Pengurangan kebisingan
Kebisingan adalah perhatian umum dalam aplikasi kipas sentrifugal, terutama dalam pengaturan komersial dan perumahan. Insinyur menggunakan berbagai teknik untuk mengurangi kebisingan yang dihasilkan oleh impeller, termasuk mengoptimalkan bentuk dan konfigurasi blade, menggunakan bahan penyerap suara, dan menerapkan langkah-langkah isolasi getaran. Dengan mengurangi tingkat kebisingan kipas, teknik -teknik ini dapat meningkatkan kenyamanan dan keamanan lingkungan operasi.
Dampak pada kinerja penggemar
Desain impeller memiliki dampak yang signifikan pada kinerja, efisiensi, dan keandalan penggemar. Impeller yang dirancang dengan baik dapat meningkatkan kinerja kipas dengan meningkatkan laju aliran, kenaikan tekanan, dan efisiensi, sambil mengurangi tingkat kebisingan dan konsumsi daya. Di sisi lain, impeller yang dirancang dengan buruk dapat mengakibatkan berkurangnya kinerja, peningkatan konsumsi energi, dan kegagalan prematur kipas.

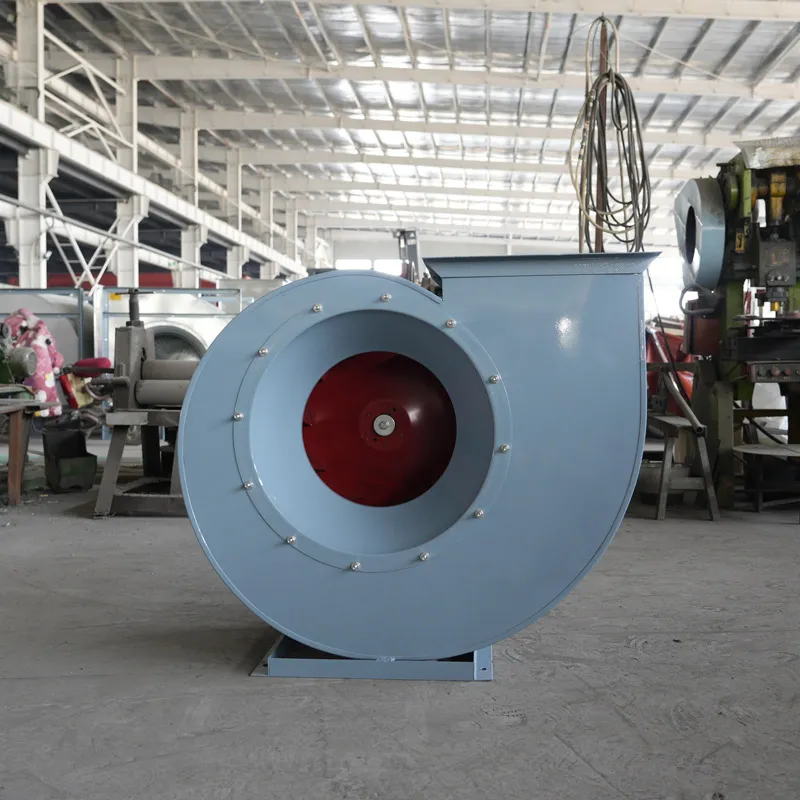

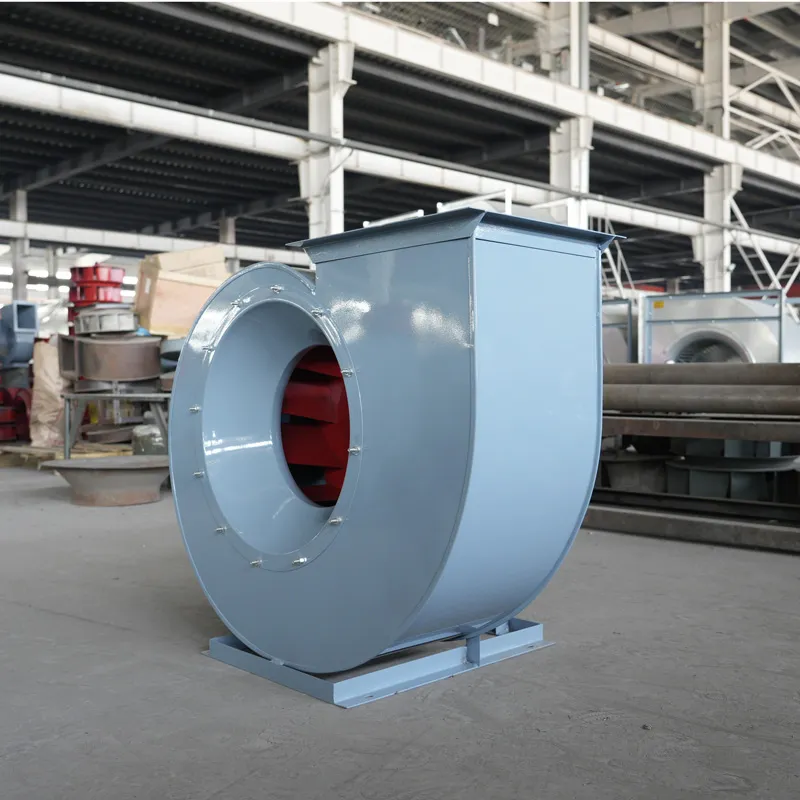

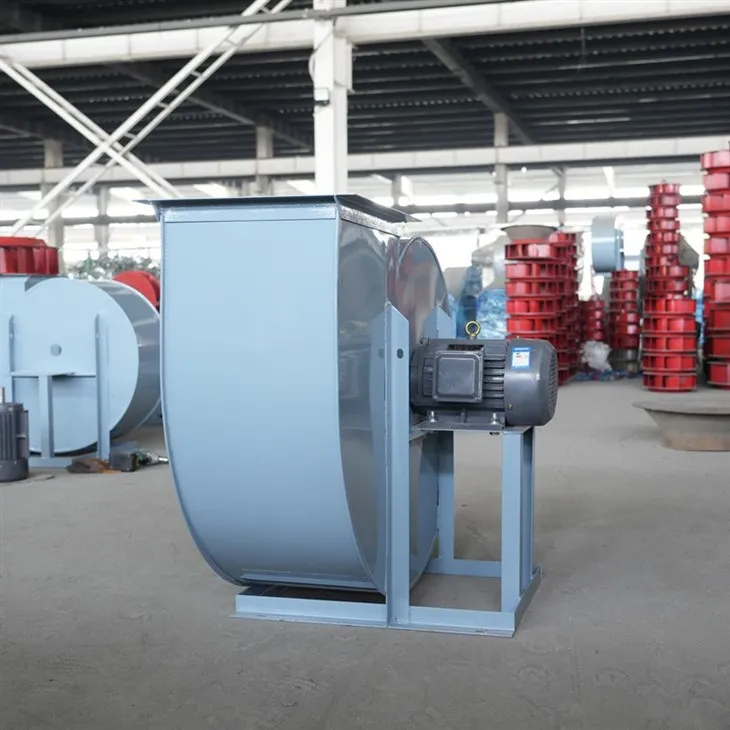

Sebagai pemasok penggemar sentrifugal, kami menawarkan berbagai desain impeller untuk memenuhi beragam kebutuhan pelanggan kami. Impeler kami dirancang dan diproduksi menggunakan teknologi dan bahan terbaru untuk memastikan kinerja, efisiensi, dan keandalan yang berkinerja tinggi. Apakah Anda membutuhkanKipas ventilasi sentrifugal tekanan tinggi, AKipas sentrifugal tekanan tinggi, atau anPenggemar sentrifugal industri, kami memiliki keahlian dan pengalaman untuk memberi Anda solusi yang tepat untuk aplikasi Anda.
Kesimpulan
Sebagai kesimpulan, desain impeller adalah aspek penting dari kinerja kipas sentrifugal, efisiensi, dan keandalan. Dengan mempertimbangkan dengan hati -hati parameter desain utama, seperti bentuk blade, sudut blade, diameter impeller, dan bilah blade, dan menerapkan pertimbangan desain yang tepat, seperti aerodinamika, integritas struktural, pemilihan material, dan pengurangan kebisingan, insinyur dapat mengoptimalkan desain impeller untuk memenuhi persyaratan aplikasi tertentu. Sebagai pemasok penggemar sentrifugal, kami berkomitmen untuk menyediakan pelanggan kami dengan produk berkualitas tinggi yang dirancang dan diproduksi dengan standar tertinggi. Jika Anda memiliki pertanyaan atau memerlukan bantuan dengan aplikasi penggemar sentrifugal Anda, jangan ragu untuk menghubungi kami. Kami berharap dapat bekerja sama dengan Anda untuk menemukan solusi yang tepat untuk kebutuhan Anda.
Referensi
- Cengel, Ya, & Cimbala, JM (2010). Mekanika Fluida: Dasar -dasar dan Aplikasi. McGraw-Hill.
- Incropera, FP, DeWitt, DP, Bergman, TL, & LaVine, As (2013). Pengantar Perpindahan Panas. Wiley.
- Shapiro, Ah (1953). Dinamika dan termodinamika aliran fluida yang dapat dikompres. Ronald Press.
